モバイルアプリを CircleCI 上のみで簡単に配布することができる CircleCI App Distribution をリリースしました！

CircleCI App Distribution

モバイルアプリを CircleCI 上のみで簡単に配布することができる CircleCI App Distribution をリリースしました。

この記事ではこの CircleCI App Distribution の使い方と特徴について紹介します。

背景
使い方
GitHub Pull Request へのコメント
GitLab Merge Request へのコメント
Bitbucket Pull Request へのコメント
Slack への通知
特徴
注意点
実行環境(Executor)
GitHub / GitLab / Bitbucket へのコメントと Slack への通知を利用する場合
iOSアプリケーションを配布する場合
おわりに
(補足) サンプルの設定ファイル
Android サンプル
iOS サンプル
(補足)各プラットフォームにおけるアーキテクチャー
Android アーキテクチャー
iOS アーキテクチャー

背景

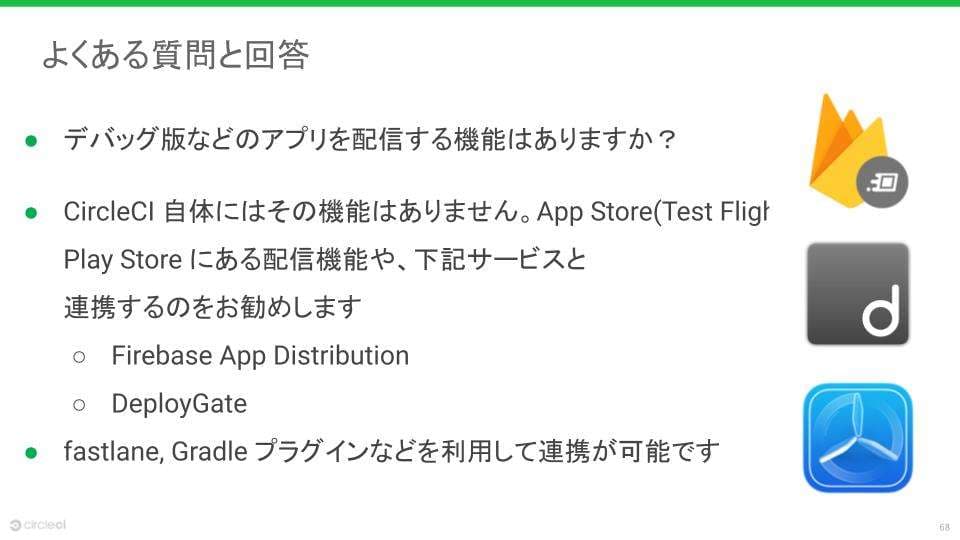

よくある質問と回答

CircleCI ではモバイルアプリケーション(iOS/Android)のビルド、テスト、そして App Store / Play Store へのリリースを自動化することができます。

しかし、ビルドしたアプリケーション(主にデバック版)を iOS/Android デバイスに配布し検証するためには、CircleCI だけで完結することができませんでした。

そのため、これまでは Firebase App Distribution や DeployGate などのサービスと連携する必要がありました。

これらの配布を CircleCI 内だけで実現できるようにしたのが、今回紹介する CircleCI App Distribution です。

使い方

CircleCI App Distribution は CircleCI Orb として公開しています。

CircleCI Developer Hub - tadashi0713/app-distribution

iOS/Android プラットフォームへビルドする CircleCI の CI/CD パイプラインの中に、この Orb が提供している upload_android, upload_ios を追加します。

パラメーターの path にはビルドしたバイナリ(apk, aab, ipa)のパスを指定してください。

# Android
steps:
  # Build Android binary
  - app-distribution/upload_android:
      path: demo.apk

# iOS
steps:
  # Build iOS Binary
  - app-distribution/upload_ios:
    path: demo.ipa

実行すると、CircleCI UI の Job の Steps の中に Generate QR Code(You can see QR Code in this step) があり、この Step をクリックするとコンソール画面に QR コードが表示されます。

QR Code

この QR コードを iOS / Android デバイスで読み取ると配布ページが表示され、対象のアプリケーションをインストールすることが可能です。

Distribution Page

GitHub Pull Request へのコメント

CircleCI App Distribution では comment_github_pr を用いることによって、この配信情報を GitHub の Pull Request へコメントすることができます。

事前に Github の Token(GITHUB_TOKEN)を作成し、CircleCIに保存する必要があります。

# Android
steps:
  # Build Android binary
  - app-distribution/upload_android:
      path: demo.apk
  - app-distribution/comment_github_pr

# iOS
steps:
  # Build iOS Binary
  - app-distribution/upload_ios:
    path: demo.ipa
  - app-distribution/comment_github_pr

GitHub PR

GitLab Merge Request へのコメント

CircleCI App Distribution では comment_gitlab_mr を用いることによって、この配信情報を GitLab の Merge Request へコメントすることができます。

事前に GitLab の Token(GITLAB_TOKEN)を作成し、CircleCIに保存する必要があります。

また、セルフホスト版の GitLab を利用している場合には、hostname をパラメーターに追加する必要があります。

# Android + GitLab Cloud
steps:
  # Build Android binary
  - app-distribution/upload_android:
      path: demo.apk
  - app-distribution/comment_gitlab_mr

# iOS + GitLab self-hosted
steps:
  # Build iOS Binary
  - app-distribution/upload_ios:
    path: demo.ipa
  - app-distribution/comment_gitlab_mr:
      hostname: example.gitlab.com

GitLab MR

Bitbucket Pull Request へのコメント

CircleCI App Distribution では comment_bitbucket_pr を用いることによって、この配信情報を Bitbucket の Pull Request へコメントすることができます。

事前に Bitbucket の Token(BITBUCKET_TOKEN)を作成し、CircleCIに保存する必要があります。

また、パラメーターとして対象のプロジェクトの repo_slug と workspace を追加する必要があります。

# Android
steps:
  # Build Android binary
  - app-distribution/upload_android:
      path: demo.apk
  - app-distribution/comment_bitbucket_pr:
      repo_slug: circleci-demo-android
      workspace: tadashi0713

# iOS
steps:
  # Build iOS Binary
  - app-distribution/upload_ios:
    path: demo.ipa
  - app-distribution/comment_bitbucket_pr:
      repo_slug: circleci-demo-ios
      workspace: tadashi0713

Bitbucket PR

Slack への通知

CircleCI App Distribution では notify_slack ステップを用いることによって、この配信情報を特定の Slack チャンネルに投稿することができます。

事前に Slack の Token(SLACK_ACCESS_TOKEN)を作成し、CircleCIに保存する必要があります。

# Android
steps:
  # Build Android binary
  - app-distribution/upload_android:
      path: demo.apk
  - app-distribution/notify_slack:
      channel: test-android

# iOS
steps:
  # Build iOS Binary
  - app-distribution/upload_ios:
    path: demo.ipa
  - app-distribution/notify_slack:
      channel: test-ios

Slack

特徴

デバッグ版の配布を CircleCI 上のみで完結することができる
- 別途サービスを用意・連携する必要がない
簡単にセットアップ・利用することができる
- upload_android, upload_ios は配布したいバイナリのパスのみ指定すればよく、別途特別なセットアップの必要がない
- GitHub / GitLab / Bitbucket へのコメントと Slack への通知も数行追加するだけで実現することが可能
セキュアに利用することが可能
- CircleCI の Artifact を利用しているため
  - プロジェクトの閲覧権限がある人のみ利用可能
  - Artifact の保存期間をコントロールすることが可能
GitHub, GitLab, BitBucket をサポート
- 各VCSのCI/CDツール(GitHub Actions, GitLab CI)に依存せず利用することが可能

注意点

実行環境(Executor)

CircleCI App Distribution は CircleCI が提供している Executor で動くことを想定しています。

Androidの場合(upload_android)は Android Docker Executor もしくは Android Machine Executor
iOSの場合(upload_ios)は macOS Executor

その他の環境(CircleCI以外が提供しているDockerイメージなど)では、実行に必要なソフトウェアがインストールされずに失敗する可能性があります。

GitHub / GitLab / Bitbucket へのコメントと Slack への通知を利用する場合

GitHub / GitLab / Bitbucket へのコメントと Slack への通知を利用する場合には、同じJobの前のステップで upload_android もしくは upload_ios を実行してください。

下記のように別の Job で実行することはできません。

# NG例
version: 2.1

orbs:
  app-distribution: tadashi0713/app-distribution@1.1.0

jobs:
  build_debug:
    macos:
      xcode: 14.3.1
    steps:
      # Build iOS Binary
      - app-distribution/upload_ios:
          path: demo.ipa
  github_slack:
    steps:
      - app-distribution/comment_github_pr
      - app-distribution/notify_slack:
          channel: test

workflows:
  ios-workflow:
    jobs:
      - build_debug
      - github_slack:
          requires:
            - build_debug

iOSアプリケーションを配布する場合

iOS アプリケーションを CircleCI App Distribution で配布する場合には、アドホック(Ad Hoc)アプリケーションとしてビルドしておく必要があります。

CircleCI と fastlane を使ってアドホック(Ad Hoc)アプリケーションのコード署名・ビルドを行う方法は下記を参考にしてください。

iOS プロジェクトのコード署名のセットアップ - CircleCI

おわりに

今後は要望が多ければ以下の改善を行なっていく予定です。

公式Orb(Certified Orb)への移行
Slack通知以外の対応

改善・要望などあれば是非 GitHub の Pull Request・Issue の作成をお願いします。

GitHub - tadashi0713/circleci-app-distribution: Easiest way to distribute your mobile applications all inside CircleCI

(補足) サンプルの設定ファイル

Android サンプル

version: 2.1

orbs:
  android: circleci/android@2.3.0
  app-distribution: tadashi0713/app-distribution@1.1.0

jobs:
  distribute_debug:
    executor:
      name: android/android-docker
    steps:
      - checkout
      - android/restore-gradle-cache
      - run: ./gradlew buildDebug
      - android/save-gradle-cache
      - app-distribution/upload_android:
          path: app/build/outputs/apk/debug/app-debug.apk
      - app-distribution/comment_github_pr
      - app-distribution/notify_slack:
          channel: test

workflows:
  android-workflow:
    jobs:
      - distribute_debug

iOS サンプル

version: 2.1

orbs:
  ruby: circleci/ruby@2.1.0
  app-distribution: tadashi0713/app-distribution@1.1.0

jobs:
  distribute_debug:
    macos:
      xcode: 14.3.1
    resource_class: macos.m1.large.gen1
    steps:
      - checkout
      - ruby/install-deps
      - run: bundle exec fastlane beta
      - app-distribution/upload_ios:
          path: CircleCIDemo.ipa
      - app-distribution/comment_github_pr
      - app-distribution/notify_slack:
          channel: test

workflows:
  ios-workflow:
    jobs:
      - distribute_debug

(補足)各プラットフォームにおけるアーキテクチャー

CircleCI App Distribution は CircleCI Artifact を主に活用しています。

Android アーキテクチャー

upload_android を実行すると、まず対象のバイナリ(.apk, .aab)からアプリ情報(アプリ名、リリースバージョンなど)を解析します。

Android SDK Build-Tools の1つであるAAPT2 を使って解析します。

取得したアプリ情報は、まず HTML ファイルに書き出し、バイナリ(.apk, .aab)と共に CircleCI Artifact にアップロードします。

また、GitHub / GitLab / Bitbucket へのコメントと Slack への通知でこの情報を利用するために、環境変数に保存しておきます。

最後に、アップロードしたHTMLファイルのURLを元にQRCodeを生成し(qrencoder)、CircleCIのジョブコンソールや GitHub Pull Request に表示させます。

QRコード→配布ページ(HTML)→バイナリ(.apk, .aab)をダウンロード・インストール

といった形で、配布された Android アプリケーションをインストールすることができます。

Androidにおけるアーキテクチャー

iOS アーキテクチャー

iOS も同じくupload_ios を実行すると、対象のバイナリ(.ipa)からアプリ情報を解析します。

ipa ファイルの解析には ipa_analyzer を利用しています。

Android と大きく違う部分としては、iOSアプリケーションの場合には直接バイナリ(.ipa)をダウンロードしようとしても正しくインストールすることができません。

iOSアプリケーションをインストールする場合には、アプリ情報とバイナリ(.ipa)のURLが記載されたマニフェストファイル(.plist)経由でインストールする必要があります。

そのため、マニフェストファイル(.plist)・HTMLファイルの2つを作成・アップロードし、

QRコード→配布ページ(HTML)→マニフェストファイル(.plist)をダウンロード→マニフェストファイルに記載されているバイナリ(.ipa)をダウンロード・インストール

といった形で、配布された iOS アプリケーションをインストールする必要があります。

<!-- マニフェストファイル(.plist)をダウンロード -->
<a class="button is-dark" href="itms-services://?action=download-manifest&amp;url=${PLIST_URL}">
  <span class="icon">
    <i class="fas fa-download"></i>
  </span>
  <span>Install App</span>
</a>

iOSにおけるアーキテクチャー
